Подвесной подъемный мостовой кран с электрической лебёдкой

Применение:
подвесной подъемный мостовой кран с электрической лебёдкой подходит для общего подъема и погрузочно-разгрузочных работ в машиностроительных цехах, вспомогательных цехах металлургических заводов, товарных складах, открытых складских помещениях, на монтажных станциях, во время технических работ на электрических станциях и в других местах. Подходящая температура при эксплуатации крана составляет 25-40°C. Кран не подходит для взрывоопасных или пожароопасных мест. Он не подходит для рабочей среды с относительной влажностью более 85% или для коррозионной среды. Кран также не подходит для подъема плавящихся металлов и токсичных, легковоспламеняющихся или взрывоопасных грузов.

Параметры:

Gn=10т S=10.5～16.5

Номинальная грузоподъёмность т 10 Длина пролета S(м) 10.5 13.5 16.5
Скорость подъема м 7 7/0.7 Вспомогательная тележка Норма S2(м) 1.4
Высота подъема м 6 9 12 Рабочая скорость (м/мин) 20
Рабочий режим A5 Диаметр колеса D2(мм) Ф270
Тип эксплуатации Воздушная или наземнаяэксплуатация Работающий двигатель ZDY₁ 21-4 1.5KW×2
Электрическая лебёдка Тип Односкоростной HDD-5,двухскоростной HDS-5 Главная тележка Межосевое расстояниеW1(м) 3.2 3.4
Электродвигатель Модель ZD₁41- или ADS₁41-4 Рабочая скорость (м/мин) 20
Мощность кВт 131.5/13 Диаметр колеса D1(мм) Φ270
Число оборотов м/мин 1380 Длина коробки передач B1 3.6 3.8
Источник питания 3-фазный 380В 50Гц Механизмработы большогокрана Электродвигатель Модель
Номер стального троса штука 4 Мощность (кВт)
Диаметр стального троса мм 15 Число оборотов (м/мин)
Намоточный барабан диаметр мм Ф342(примерно) Редуктор Модель LDA
длина мм 800 980 Коэффициент скорости(i) 57
Рельсы Для вспомогательной тележки Кг/м 24 Максимальное давление колеса кН 80.8 85.9 96.3
Для главной тележки 38～42 Общая масса т 8.4 9.24 11.4

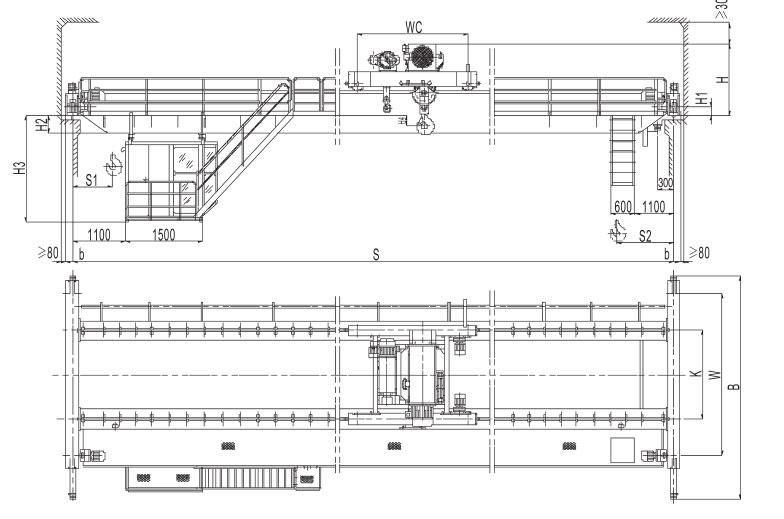

S1 10.5 13.5 16.5
S2 1400
B1 3600 3800
W1 3200 3400
H1 1650
H2 370
H3 727
Посмотреть таблицу полностью
Особенности:
  • Данная серия оборудования имеет компактные размеры, низкую габаритную высоту, легкий вес и низкое давление колеса.
  • Данный подвесной подъемный мостовой кран с электрической лебёдкой использует фиксированную электрическую лебедку для своего подъемного механизма (главный крюк и вспомогательный крюк). Такие краны устанавливаются на двухколесную тележку и эксплуатируется в сочетании с двухбалочным мостом. Их можно разделить на два вида: двухскоростные краны и односкоростные краны. Если у пользователя нет особых запросов, то обычно используют только одну скорость крана, что означает, что для наземной эксплуатации односкоростные краны более популярны.
  • Существует 144 спецификации в двух разновидностях: управление в кабине и управление с земли (ручное управление и радиоуправление). Есть два вида постов управления: открытый и закрытый. В соответствии с реальной обстановкой их можно разделить на два типа: левосторонний тип установки и правосторонний тип установки. Также существует три вида направления входа: с передней, задней или боковой стороны на выбор клиента, чтобы удовлетворить Ваши различные нужды.
  • Данный подвесной подъемный мостовой кран состоит из четырех основных элементов: моста, главной тележки, вспомогательной тележки и электрооборудования.
  • Грузоподъемность делится на 10 тоннажей: 1т, 2т, 3 т, 5 т, 8 т, 10 т, 12,5 т, 16 т, 20 т, 32 т.
  • Работа крана, работа вспомогательной тележки и подъёмный механизм оснащены с ограничительными выключателями, которые могут останавливать движение механизмов. Таким образом, мы можем гарантировать безопасность при эксплуатации.
