Информация о продукте:

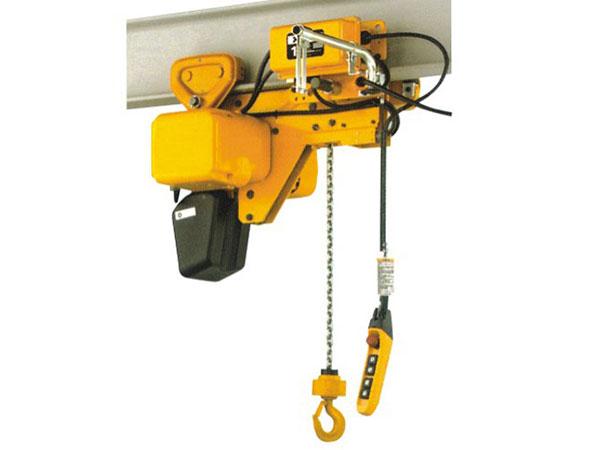

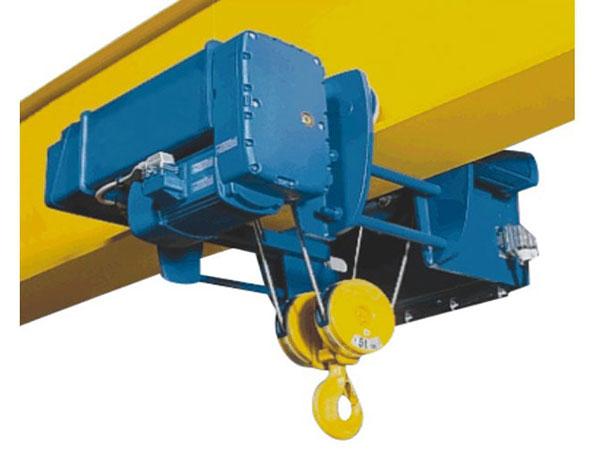

электрическая лебедка является специально разработанной частью подъемного оборудования. Как правило, она устанавливается в однобалочные, мостовые, козловые и консольные краны. Электрические лебедки имеют небольшой размер, легкий вес, они просты в эксплуатации и в использовании. Они подходят для промышленных и горнодобывающих предприятий, складов, портов и так далее. После небольшой модификации их также можно использовать в качестве подъемника. Таким образом, электрическая лебёдка является незаменимым устройством для повышения производительности и улучшения режима работы.
Модель | CD1,MD1 | |||||||||||||||||||||||||||||||||||||||
Грузоподъёмность | т | 0.5 | 1 | 2 | 3 | 5 | 10 | 16 | 20 | |||||||||||||||||||||||||||||||
Высота подъема | м | 3 | 6 | 9 | 6 | 9 | 12 | 18 | 24 | 30 | 6 | 9 | 12 | 18 | 24 | 30 | 6 | 9 | 12 | 18 | 24 | 30 | 6 | 9 | 12 | 18 | 24 | 30 | 9 | 12 | 18 | 24 | 30 | 9 | 12 | 18 | 9 | 12 | 18 | |
Скорость подъема | м/мин | 8 0.8/8 | 8 0.8/8 | 8 0.8/8 | 8 0.8/8 | 8 0.8/8 | 7 0.7/7 | 3.5 0.35/3.5 | 5 | |||||||||||||||||||||||||||||||
Скорость работы | м/мин | 20/30 | 20/30 | 20/30 | 20/30 | 20/30 | 20/30 | 20 | 20 | |||||||||||||||||||||||||||||||
Стальной трос | Диаметр | мм | 4.8 | 7.4 | 11 | 13 | 15 | 15 | 17.5 | 22.5 | ||||||||||||||||||||||||||||||
Структура | 6×37 | 6×37+1 | 6×37+1 | 6×37+1 | 6×37+1 | 6×37+1 | 6×37+1 | 6×37+1 | ||||||||||||||||||||||||||||||||
Эксплуатационный путь | 16-28b | 16-28b | 20a-32c | 20a-32c | 25a-63c | 32b-63c | 32b-63c | 56c-63c | ||||||||||||||||||||||||||||||||
Мин радиус закругления | м | 1.5 | 1.5 | 2 | 2 | 3 | 4 | 2 | 2.5 | 3 | 4 | 2 | 2.5 | 3 | 4 | 2.5 | 3 | 4 | 4.5 | 6 | 3.4 | 4 | 6 | 7.5 | 9 | 3.5 0.35/3.5 | 4 | 6 | ||||||||||||
Электродвигатель подъема | Модель | ZD₁ 21-4 | ZD₁ 22-4 | ZD₁ 31-4 | ZD₁ 32-4 | ZD₁41-4 | ZD₁ 51-4 | ZD₁ 51-4 | ZD₁ 52-4 | |||||||||||||||||||||||||||||||
ZDS 0.2/0.8 | ZDS 0.2/1.5 | ZDS 0.4/3 | ZDS 0.4/4.5 | ZDS 0.8/7.5 | ZDS 1.5/13 | ZDS 1.5/13 | ||||||||||||||||||||||||||||||||||
Мощность | кВт | 0.8 0.2/0.8 | 1.5 0.2/1.5 | 3 0.4/3 | 4.5 0.4/4.5 | 7.5 0.8/7.5 | 13 1.5/13 | 13 1.5/13 | 18.5 | |||||||||||||||||||||||||||||||
Скорость вращения | об/мин | 1380 | 1380 | 1380 | 1380 | 1400 | 1400 | 1400 | 1400 | |||||||||||||||||||||||||||||||
Сила тока | A | 2.4 0.72/2.4 | 4.3 0.72/4.3 | 7.6 1.25/7.6 | 11 2.4/11 | 18 24/18 | 30 5.2/30 | 30 5.2/30 | ||||||||||||||||||||||||||||||||
Электродвигатель перемещения | Модель | ZD₁11-4 | ZD₁ 11-4 | ZD₁ 12-4 | ZD₁ 12-4 | ZD₁21-4 | ZD₁ 21-4 | ZD₁ 21-4 | ZD₁ 21-4 | |||||||||||||||||||||||||||||||
Мощность | кВт | 0.2 | 0.2 | 0.4 | 0.4 | 0.8 | 0.8×2 | 0.8×2 | 0.8×2 | |||||||||||||||||||||||||||||||
Скорость вращения | об/мин | 1380 | 1380 | 1380 | 1380 | 1380 | 1380 | 1380 | 1380 | |||||||||||||||||||||||||||||||
Сила тока | A | 0.72 | 0.72 | 1.25 | 1.25 | 2.4 | 2.4 | 2.4 | 4.3 | |||||||||||||||||||||||||||||||
Количество соединений | раз | 120 | ||||||||||||||||||||||||||||||||||||||
Рабочий режим | Средний FC=25% | |||||||||||||||||||||||||||||||||||||||
Источник питания | 3-фазный 380В 50Гц | |||||||||||||||||||||||||||||||||||||||
Основные размеры | L | мм | 616 | 688 | 760 | 758 | 856 | 954 | 1150 | 1346 | 1542 | 820 | 920 | 1020 | 1220 | 1420 | 1620 | 932 | 1038 | 1138 | 1327 | 1533 | 1738 | 1047 | 1157 | 1257 | 1467 | 1677 | 1887 | 1602 | 1783 | 2145 | 2507 | 2869 | 1802 | 2089 | 2345 | |||
L1 | 274 | 346 | 418 | 345 | 443 | 541 | 737 | 933 | 1129 | 352 | 452 | 552 | 752 | 952 | 1152 | 380 | 483 | 586 | 792 | 998 | 1204 | 415 | 525 | 625 | 835 | 1045 | 1255 | 875 | 1056 | 1418 | 1780 | 2142 | 1175 | 1356 | 1718 | |||||
L2 | 125 | 158 | 187 | 229 | 267 | 301 | 301 | |||||||||||||||||||||||||||||||||
L3 | 318 | 390 | 462 | 401 | 499 | 597 | 793 | 989 | 1185 | 418 | 518 | 618 | 818 | 1018 | 1218 | 448 | 551 | 654 | 860 | 1060 | 1272 | 485 | 606 | 695 | 905 | 1115 | 1325 | 949 | 1130 | 1492 | 1854 | 2216 | 949 | 1130 | 1492 | |||||
L4 | 190 | 196 | 240 | 264 | 320 | 376 | 376 | |||||||||||||||||||||||||||||||||
B | 884 | 884 | 930 | 930 | 1055 | 1055 | 1055 | 1055 | ||||||||||||||||||||||||||||||||
H | 650 | 667 | 767 | 840 | 950 | 954 | 1058 | 1120 | 1183 | 1350 | 2100 | 2400 | ||||||||||||||||||||||||||||
D | 16.5 | 19 | 25 | 25 | 31 | 37 | 41 | |||||||||||||||||||||||||||||||||
Вес конструкции ±10% | CD11 | кг | 121 | 125 | 130 | 137 | 145 | 172 | 188 | 204 | 220 | 221 | 232 | 285 | 309 | 332 | 353 | 281 | 297 | 354 | 390 | 420 | 451 | 437 | 495 | 597 | 646 | 686 | 726 | 1048 | 1098 | 1209 | 1301 | 1411 | 1130 | 1183 | 1286 | |||
MD11 | 138 | 142 | 147 | 164 | 174 | 199 | 215 | 231 | 247 | 256 | 267 | 320 | 344 | 361 | 388 | 311 | 327 | 384 | 420 | 450 | 481 | 530 | 532 | 654 | 703 | 743 | 783 | 1104 | 1154 | 1265 | 1366 | 1467 | 1220 | 1373 | 1376 | |||||
89 | 92 | 99 | 105 | 112 | 120 | 135 | 159 | 165 | 166 | 176 | 186 | 209 | 229 | 249 | 222 | 236 | 250 | 284 | 312 | 340 | 377 | 400 | 415 | 456 | 493 | 529 | 795 | 841 | 943 | 1035 | 1127 | 1130 | 1183 | 1286 | ||||||
106 | 111 | 116 | 132 | 140 | 147 | 162 | 177 | 192 | 201 | 211 | 221 | 244 | 264 | 284 | 252 | 266 | 280 | 314 | 342 | 370 | 430 | 457 | 472 | 513 | 549 | 586 | 851 | 897 | 999 | 1091 | 1183 | 949 | 997 | 1090 |
